フートバルブのことなら
大阪継手バルブ製作所へ

ステンレスフートバルブ鋳鉄中間フートバルブ(地上設置型)ナイロンライニングフートバルブ砲金フートバルブナイロンライニング中間フートバルブ砲金中間フートバルブ(地上設置型)鋳鉄フートバルブステンレス中間フートバルブ(地上設置型)

多種多様なラインナップを取り揃えておりますので、あらゆるニーズに迅速に対応いたします

最新の標準価格表がご入用の際は、下記メールアドレスにお申し付け願います

oka-otvs@otvs.co.jp





大阪継手バルブ製作所のロゴ大阪継手バルブ製作所は、1917年の創業から他社に先駆けてフートバルブの製造を始め、フートバルブのパイオニアメーカーとして、数多くの製品を世に送りだしてまいりました。
大阪継手バルブ製作所の『TV』マークは、100年を超える豊富で貴重な経験の蓄積により磨き抜かれた安心・信頼のシンボルであります。
フートバルブのことなら実績ある大阪継手バルブ製作所にお任せください。お客様のあらゆるニーズにジャストフィットする大阪継手のTV式フートバルブをお届けさせていただきます。






フートバルブとは

ポンプの吸込配管側に設置する逆流防止構造を持つバルブで、その用途はポンプが停止した際の落水防止です。
フートバルブは大きく分けると、吸込配管の末端に設置する「先端フートバルブ(底フートバルブ)」と、吸込配管の途中に設置する「中間フートバルブ(地上型フートバルブ)」の2種類があります。
一般的な片開式の先端フートバルブは、点検用レバーにワイヤー等を付属することで、地上から弁の開閉操作が可能な構造です。
中間フートバルブは、地上に設置することで容易なメンテナンスを可能にしています。
弊社はフートバルブに特化したメーカーですので、先端フートバルブ、中間フートバルブとも、多種多様な材質・接続の組み合わせで製作が可能です。
ステンレス製、鋳鉄製、ナイロンコート品、捻込接続型、フランジ接続型等、あらゆるご要望に対応できるラインナップを準備しております。

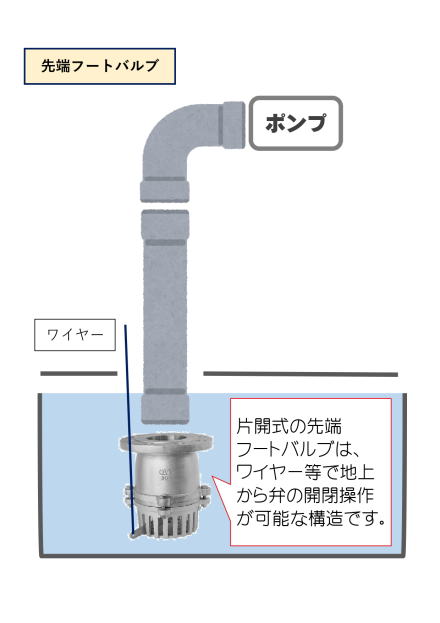

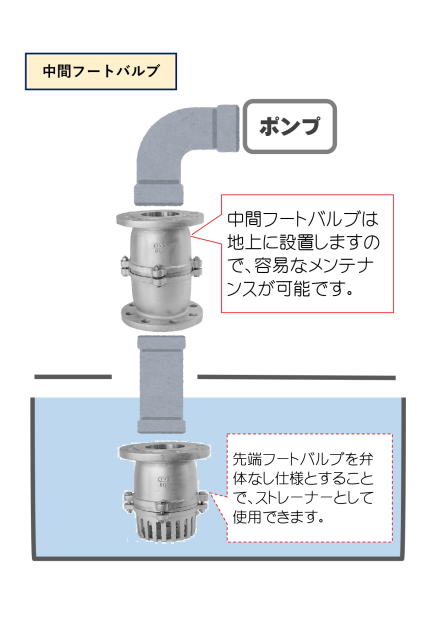

先端フートバルブの使用イメージ図 中間フートバルブ(地上設置型)の使用イメージ図
ステンレス製フートバルブ 鋳鉄製フートバルブ ナイロンライニングフートバルブ
 耐食性に優れたステンレス製です。
 ステンレス製フート弁の外パッキンは
 Oリング仕様・凹型溝埋込方式で、
 過大な負荷にも一定期間耐え得るよう
 想定した安心設計です。
 伝統的な赤錆色の錆止め塗装をした
 フート弁です。
 他材質と比べると安価となります。

 鋳鉄部を内外面ともナイロン樹脂で
 コーティングしたフート弁です。
 高い耐食性・耐薬品性があり、
 水垢等も付着しにくいため、衛生面
 でも優れています。

ステンレスフートバルブ ステンレス中間フートバルブ(地上設置型)


鋳鉄フートバルブ 鋳鉄中間フートバルブ(地上設置型)


ナイロンライニングフートバルブ ナイロンライニング中間フートバルブ(地上設置型)


使用環境に合わせて、標準のNBRパッキンを特殊パッキン仕様に変更することも可能です

NBR(標準) EPDM FKM
 耐油性、耐摩耗性に優れています  耐熱性、耐薬品性に優れています  最も優れた耐油性、耐熱性、
 耐薬品性があります

その他の特殊パッキン仕様も対応可能ですので、お気軽にお問い合わせください
